ИК объектив 50 мм F/1.2 ОЛ-ИК2-050-12

Атермальный ИК объектив ОЛ-ИК2 используется в тепловизионных камерах различного назначения, тепловизионных прицелах и приборах наблюдения, работающих в спектральном диапазоне 8-14 мкм. Объектив за счет своей конструкции не требует перефокусировки в пределах рабочих температур -40…+40 °C. Отличное качество изображения обеспечивается использованием асферической оптики.

Особенности

•    Атермальная конструкция
•    Высокое качество изображения
•    Высокая светосила
Версия для печати

Категория:

Описание

Наше предприятие разрабатывает и выпускает атермальные инфракрасные объективы для работы с болометрическими матрицами диапазона 8-14 мкм. Сложность задачи заключается в том, что при ограниченном выборе материалов (германий, селенид цинка, сульфид цинка, ИК стекла и другие, более редкие и нетехнологичные кристаллы) система имеет высокую терморасстраиваемость из-за высокого термооптического коэффициента. В случаях, когда недопустима ручная перефокусировка, а установка привода приводит к высокой стоимости и габаритам системы, требуется создание пассивно термокомпенсированной конструкции. Также можно использовать особые оптические материалы, имеющие эффекты компенсации. ИК объектив ОЛ-ИК2-050-12 это 50 мм объектив с относительным отверстием 1:1.2 и рассчитан на работу с приемником с разрешением 640х480 (размер пикселя 17 мкм). Объектив работает без перефокусировки в температурном диапазоне -40…+40 °C  и обеспечивает высокое качество изображения за счет применения асферического элемента.

Детали

Фокусное расстояние

50 мм

Относительное отверстие F/#

1.2

Спектральный диапазон

8-14 мкм

Радиальное угловое поле зрения

15,5°

КПМ при 20 л/мм

0,6

Формат матрицы

640х480, 17 мкм

Задний отрезок

13,94 мм

Рабочий отрезок

14,5 мм

Крепление

М34х0,75

Фокусировка

Не требуется, термокомпенсированный

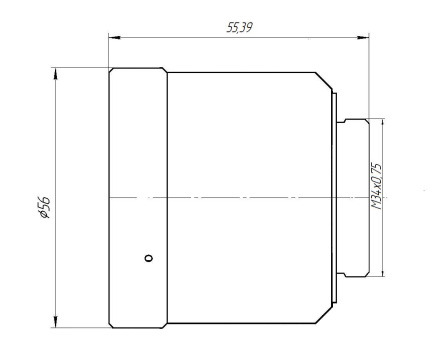

Габаритные размеры

Длина 55,39 мм, Ø56 мм

Вес

200 г

Рабочая температура

От -40°C до +40°C
