Объектив лазерный 650 мм F/15 ОЛ-Л2-650-15

Лазерный объектив с телецентрическим ходом лучей в пространстве предметов ОЛ-Л2-650-15 предназначен для использования в сканирующих лазерных системах, работающих на длине волны 405 нм. Объектив отличается большими рабочим расстоянием в 770 мм и полем сканирования 400 мм, что позволяет стоить сканирующие системы соответствующих габаритов.

Особенности:

  • большая рабочая дистанция
  • большое поле сканирования
  • минимальные габариты и вес объектива
PDF документация

Описание

Лазерные телецентрические объективы используются совместно с управляемым поворотным зеркалом на гальваноприводе, обеспечиващим угол падения на входной зрачок объектива. Рабочее поле объектива, в отличие от классических систем, представляет собой плоскость, а не сферу, т.е. лазерный пучок сфокусирован одинаково хорошо на всем рабочем поле, в данном случае 400 мм. Размер пятна фокусировки такого объектива сильно зависит от расходимости исходного пучка, поэтому необходимо использование коллимирующей оптики. Объектив рассчитан на использование с лазерными диодами на длине волны 405 нм в качестве источника излучения, что открывает возможности построения сканирующих систем для обработки материалов и фотолитографии.

Технические характеристики

Фокусное расстояние 650 мм
Рабочая длина волны 405 нм
Интегральное пропускание 95%
Относительное отверстие F/# 15
Рабочая дистанция 770 мм
Рабочее поле 400х400 мм
Углы сканирования ±45°
Габаритные размеры Длина 85,5 мм, Ø152 мм
Вес 1,95 кг
Рабочая температура От -40 °C до +40 °C

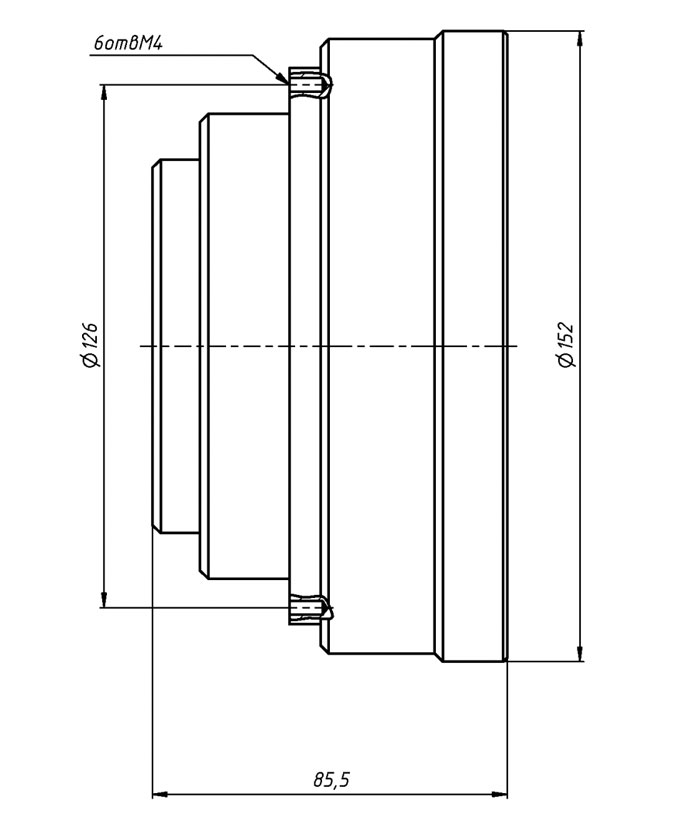

Габаритные чертежи

Объектив лазерный 650 мм F/15 ОЛ-Л2-650-15
