Объектив репродукционный 745 мм F/10 ОЛ-Р-745-5х

Репродукционный объектив ОЛ-Р-745-5х предназначен для переноса изображения с плоского объекта наблюдения на фотоприемную матрицу без искажений геометрии. Применение — научные метрологические системы, позволяющие производить вычисление содержания твердых частиц в жидкости или соотношение фаз в образце металла или породы.

Особенности:

  • линейное увеличение 5х
  • передаче геометрии без искажений
  • минимальное аберрационное пятно
PDF документация

Описание

Репродукционный объектив ОЛ-Р-745-5х применяется в научном оборудовании, выполняющем аналитические и метрологические задачи. Объектив посчитан на ограниченный волновой диапазон 0,55-0,72 мкм для работы со светодиодной оптикой подсветки, например 550, 630, 680 нм. Для подобных применений, например, точного измерения размера и количества частиц, проходящих в плоской кювете в слое жидкости, предъявляются особые требования к точности передачи геометрии предмета, а также величине аберрационного пятна. Данный объектив имеет распределение размера пятна от точечного источника по полю зрения в диапазоне 1,6-1,8 мкм, что позволяет использование фотоприемных матриц с размером элемента от 3,5 мкм.

Объектив рассчитан на стандартный фотоприемник формата 4/3″. Для установки объектива в прибор предусмотрен монтажный фланец с 4 отверстиями диаметром 3,5 мм. Увеличенный задний отрезок (расстояние между поверхностью последней линзы и фотоприемной матрицей) составляет 62 мм, что позволяет установить в систему дополнительные элементы, например, револьверную установку со сменными спектральными фильтрами.

Технические характеристики

Фокусное расстояние 745 мм
Спектральный диапазон 550-720 нм
Относительное отверстие F/# 10.0
Интегральное пропускание 70%
Линейное увеличение 5x
Дисторсия, макс 0,3%
КПМ при 100 л/мм 0,2
КПМ при 50 л/мм 0,45
Радиальное угловое поле зрения 2,1°
Формат матрицы 4/3″
Задний отрезок 64 мм
Рабочий отрезок 129.5
Крепление Фланец, 4 отв. Ø3,5
Габаритные размеры Длина 99 мм, Ø53,6 мм
Вес 173 г
Рабочая температура от 0°C до +50°C

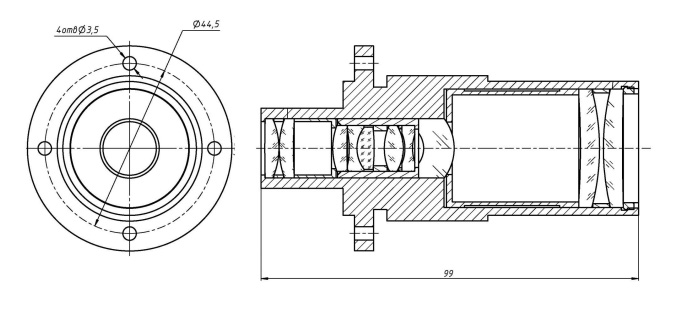

Габаритные чертежи

Объектив репродукционный 745 мм F/10 ОЛ-Р-745-5х
