Камера гиперспектральная ОЛ-ГСК-103

Гиперспектральная камера ОЛ-ГСК-103 представляет собой щелевую камеру, работающую в волновом диапазоне 400-760 нм. Ориинальная оптическая схема камеры обеспечивает практическое отсутствие в масштабах пискельной линии сферических (smile) и хроматиеских (limestone) аберраций, что позволяет выполнять аналитические задачи без перекалибровки. Камера работает по принципу пространственного сканирования и предполагает линейное перемещение предмета (сканер, конвейер, БПЛА).

Особенности

  • отсутствие аберраций
  • линейное пространственное сканирование
  • высокое спектральное разрешение
  • атермальная конструкция

Версия для печати

Категория:

Описание

Гиперспектральная камера ОЛ-ГСК-103 построена на оригинальной схеме без прямого спектрометра. Разработка выполнена совместно с инжиниринговой компанией ООО «ТЦ «ИНЖЕНЕР». Технические решения, использованные в камере, позволили достичь одновременно высокого спектрального разрешения в 3 нм и высокой метрологической стабильности системы. Негативные факторы, связанные с хроматическими и сферическими аберрациями, сведены к минимуму, в результате чего спектр не имеет трапецевидного искажения и изгиба линий в зависимости от длины волны.

Для компенсации тепловых искажений спектра конструкция камеры компенсирована на температурные изменения в рабочем диапазоне от +5°C до +40°C (температура стабильности чувствительности фотоприемной матрицы).

Камера предназначена для использования в лабораторных и заводских условиях, на БПЛА и наземной технике.

Питание осуществляется от бортовой сети 12 В или от соответствующего блока питания. Вывод и запись видео осуществляется по наиболее распространенному интерфейсу GiGE или CameraLink. Для использования в оборудовании заказчика с соответствующим ПО камера поддерживает стандартный формат гиперспекральных данных ENVI.

Детали

Спектральный диапазон

400-760 нм

Спектральное разрешение FWHM

3 нм

Спектральная ширина / пиксель

0,28-2,24

Количество спектральных каналов

120

Объектив

50 мм F/2,5

Поле зрения

Размер щели

20 мкм х 6 мм

Пространственное разрешение

10 мкм

Тип сенсора

ПЗС 1280х960

Размер элемента

3,75 мкм

Соотношение сигнал/шум

1000:1

Кадровая частота

До 1000 кадров/с

Вывод сигнала, интерфейс управления

GigE / CameraLink

Протоколы управления

ASCII

Разъемы

Питание (коаксиальный к БП), Ethernet, CameraLink

Спектральный биннинг

1х, 2х, 4х, 8 х

Формат гиперспектральных данных

ENVI

Класс защиты

IP54

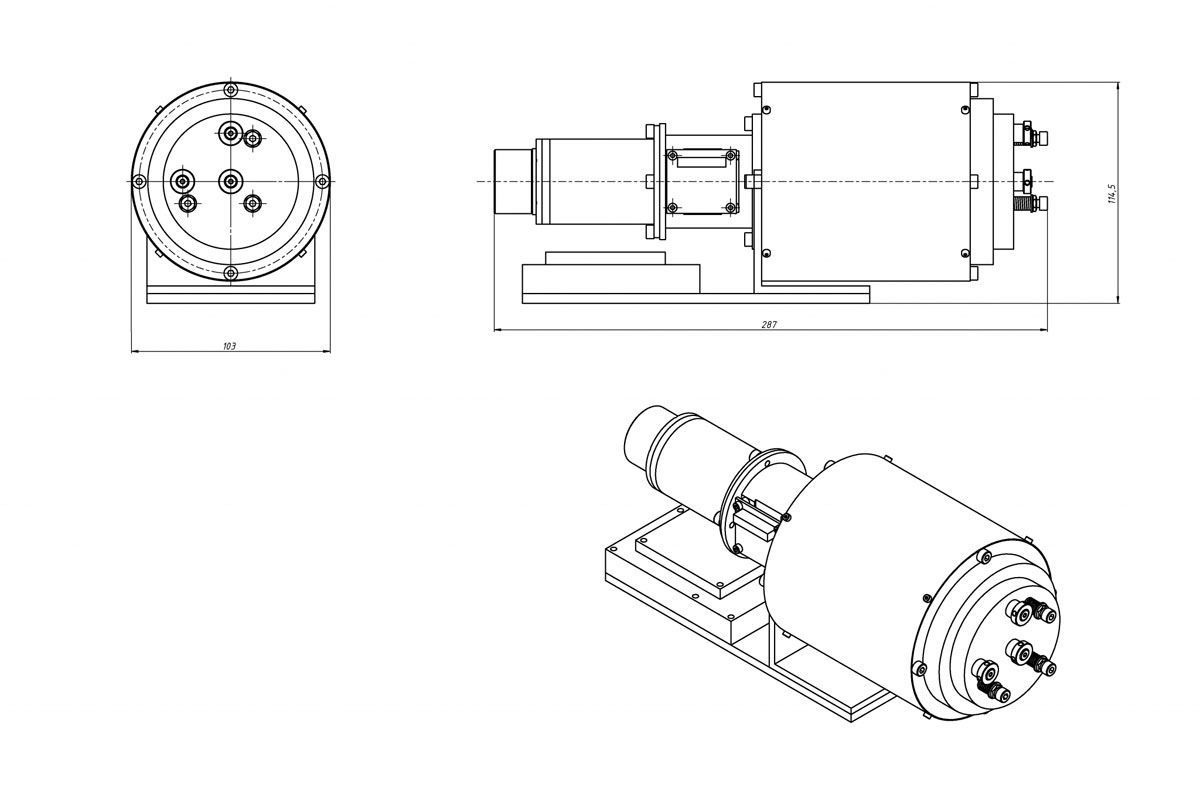

Габаритные размеры

287×114,5×103 мм

Вес

<2 кг без блоков питания и хранения данных

Рабочая температура

От +5°C до +50°C

Температура хранения

От -30°C до +60°C

Относительная влажность

5-95%

Напряжение питания

12 В / 220 В
