Тепловизионный модуль ОЛ-ИКК-203

Тепловизионный модуль ОЛ-ИКК-203 построен на базе отечественного микроболометрического фотоприемного модуля АСТРОН-640В17 разрешения 640х480 с размером элемента 17 мкм и объектива ОЛ-ИК2-050-12. Предназначен для работы в тепловизионных каналах спецтехники для обнаружения, идентификации и сопровождения темературно-контрастных объектов на расстоянии 50-500 м.

Особенности

  • малый вес и габариты
  • атермальная конструкция
  • высокое качество изображения

Версия для печати


Категория:

Описание

Тепловизионный модуль ОЛ-ИКК-203 использует наиболее локализованный по технологическим операциям тепловизионный модуль АСТРОН-640В17 и лучший в своем классе ИК объектив ОЛ-ИК2-050-12 с фокусным расстоянием 50 мм и относительным отверстием 1:1,2. Модуль подходит как для встраивания в аппаратуру заказчика, так и в непосредственном применении в технике и на объектах наблюдения. Отличные оптические характеристики объектива и высокая чувствительность детектора в 60 мК обеспечивают решение практически любых задач в спектральном диапазоне 8-12 мкм.

Выходным сигналом является аналоговое видео стандарта PAL по интерфейскам CameraLink или Ethernet.

Объектив модуля имеет атермальную конструкцию, следовательно, оборудование на базе данного изделия не требует настройки или перефокусировки при изменении темературы среды.

Детали

Тип ФПУ

Микроболометр на VOx

Спектральный диапазон

8-14 мкм

Модель ФПУ

АСТРОН-640В17

Формат сенсона

640х480

Размер элемента

17 мкм

Объектив

50 мм F/1,2

Температурная чувствительность детектора

<60 мК

Питание

3-5 В / 8-12 В

Стандарт видео

PAL

Интерфейсы

Mini-USB, RS-232, SPI

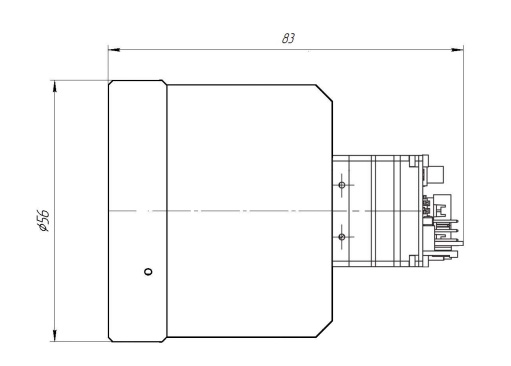

Габаритные размеры

Длина 83 мм, Ø56 мм

Вес

220 г

Рабочая температура

От -40°C до +40°C
