УФ объектив 75 мм F/2.8 ОЛ-УФ2-075-28

Широкоспектральные УФ объективы ОЛ-УФ2-075-28 обладают высокой разрешающей способностью и работают в диапазоне длин волн от 250 до 650 нм. Объективы обеспечивают высокое разрешающее изображение в видимом и УФ спектре и могут использоваться как с УФ фильтром, так и без него. Ручная фокусировка позволяет работать на дистанциях от 5 м до бесконечности.

Особенности:

  • широкий спектральный диапазон
  • высокое качество изображения в УФ и видимом диапазонах без перефокусировки
  • небольшой вес
PDF документация
Категория:

Описание

В рамках работ по детекции коронного разряда разработали и производим объективы ОЛ-УФ2-075-28. Оптические элементы объектива изготовлены из фтористого кальция (CaF2) ультрафиолетовой категории и кварцевого стекла. Линзы не меняю поляризацию из-за изотропности материалов и выбора правильной ориентации оптических кристаллов. Благодаря широкому спектральному диапазону 250-650 нм и небольшому весу данные объективы используются в камерах с усилителями сигнала и УФ видеокамерах с широкоспектральной матрицей.  Наши объективы оптимальны для УФ видеокамер из-за высокой светосилы, высокого пропускания в ультрафиолетовом диапазоне и отличной разрешающей способности. Объективы ОЛ-УФ2 оптически исправлены для длин волн от 250 до 650 нм.

Особенности объектива позволяют использовать его в широком спектре приборов — от камер для изучения плазмы до камер детекции коронных разрядов, а также различных криминалистических применений.

Ручная фокусировка позволяет наблюдать объекты на расстоянии от 7 м до бесконечности. УФ объективы ОЛ-УФ2-075-28 имеют хорошее качество изображения для видимого и УФ диапазонов без перефокусировки. Благодаря рабочему температурному диапазону от -40°C до +50°C эти объективы могут использоваться в суровых условиях без потери качества изображения.

Технические характеристики

Фокусное расстояние 75 мм
Относительное отверстие F/# 2.8
Спектральный диапазон 250-650 нм
Радиальное угловое поле зрения 18.6°
Дисторсия, макс 0,25 мм
КПМ при 50 л/мм 0,3
Формат матрицы Диагональ 25 мм
Задний отрезок 43 мм
Рабочий отрезок 17 мм
Крепление E-mount
Фокусировка Ручная
Габаритные размеры Длина 98 мм, Ø62 мм
Вес 250 г
Рабочая температура От -40°C до +40°C

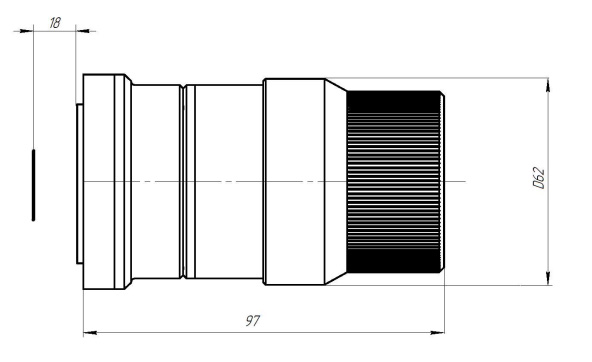

Габаритные чертежи

УФ объектив 75 мм F/2.8 ОЛ-УФ2-075-28
